干式螺杆真空泵
干式螺杆真空泵
VE VV VDP
详细资料


干式螺杆真空泵的设计原理

干式螺杆真空泵是利用一对螺杆,在泵壳中作同步反向旋转而产生吸气和排气效应的抽气设备。两根紧密结合的螺杆,由一组同步精密齿轮驱动,无摩擦地向压缩端转动,被抽吸气体沿着螺杆旋转方向在腔室内连续增压并流向压缩端。与此同时,由于大量气体被输送到压缩端,与吸气点连接的腔室压力降低,从而形成真空。在输送期间,由于气体压力不断增加,压缩侧的腔室沿着腔壁轴向移动,体积逐渐减少直到螺杆的前表面打开压力通道,气体通过真空泵出口被排出。


产品特性和优势

高可靠性抽气设计

滨海真空在干式抽真空性能方面,保持领先。等径等距螺杆设计实现出众的排粉尘能力;等径变距螺杆设计实现出众的抽气速率、能耗节约。其先进的冷却管理系统可以最大程度提高真空泵性能和使用寿命。

适用于严苛的应用环境

滨海真空结合多项先进技术,确保在苛刻的工业应用中具有最佳的可靠性和持久稳定性。

先进的轴承技术、自动冷却管理系统、久经实践检验的轴封系统、长使用寿命的润滑系统、水冷式电机和电气系统全部有助于实现真空泵的可靠性、稳定性。我们还有完整的内部应用选项和外部配套部件,匹配所有工艺类型。

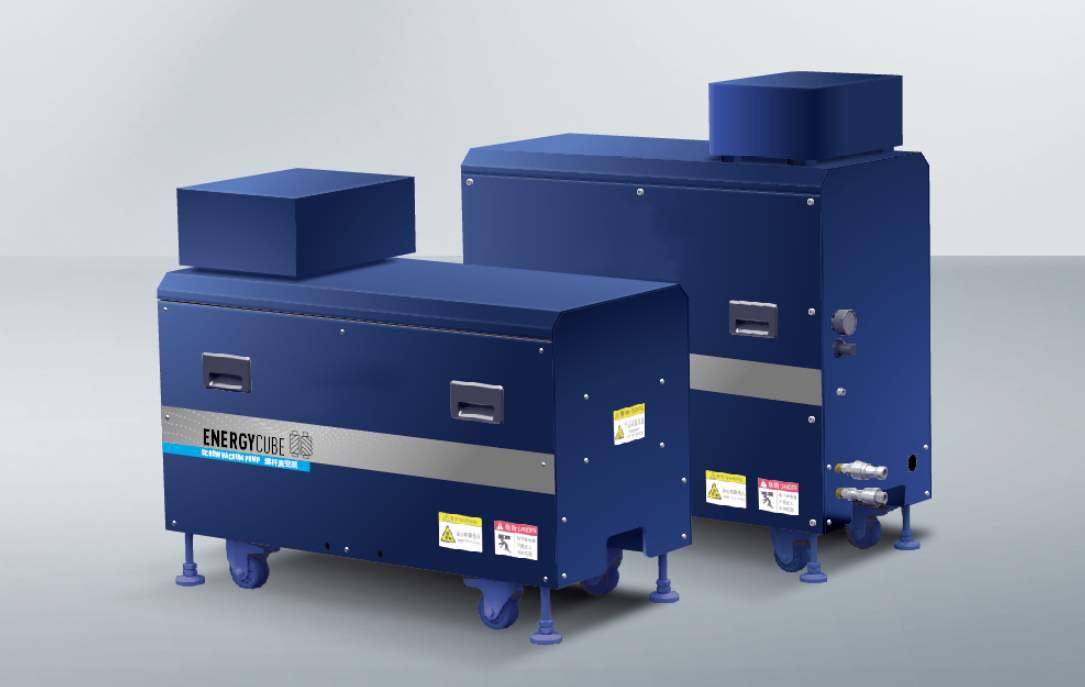

尺寸小,安装和集成简单

真空泵/机组采用刚性底座,可轻松地用专用叉车操作并将其放置在工作位置,或用自带滚轮推入工作位置,快速匹配连接器连接工艺和设备维修。这种简单的“即插即用”操作以及所有真空泵标配的串行,非常易于根据客户现场需求来定制系统的集成。

以低功耗实现环保

滨海真空先进的螺杆转子设计为螺杆泵带来了极其平稳、安静的操作。

螺杆泵的设计特性通过低功耗确保最小环境影响,在泵不工作时采用较低转速和较少吹扫气的模式可进一步改善功耗。先进的抗氧化性润滑系统,使用过的润滑油可以回收利用。

投资少,拥有成本低

高效的水冷电机、内置式变频器驱动和先进的低摩擦密封件确保在节能方面同类领先,在一些情况下能耗比相当的泵少48%。全面集成的机载控制系统和通讯协议减少安装成本,使螺杆泵不需添加额外的开关设备或控制硬件即可运行,实现真正的“即插即用”功能。

长使用寿命的抗氧化性齿轮箱润滑油、智能编程和优化的螺杆设计实现了长达五年的维修间隔和几乎没有维护的操作,带来当前和未来长期的成本节约。

机载智能控制实现简便操作

滨海真空的螺杆泵属于智能泵,有一套功能完备的机载控制系统,该系统可编程进行自动启动和停止操作并采用吹扫气体自动吹扫。这确保了在任何工艺调整下,螺杆泵总能维持在最佳操作条件。

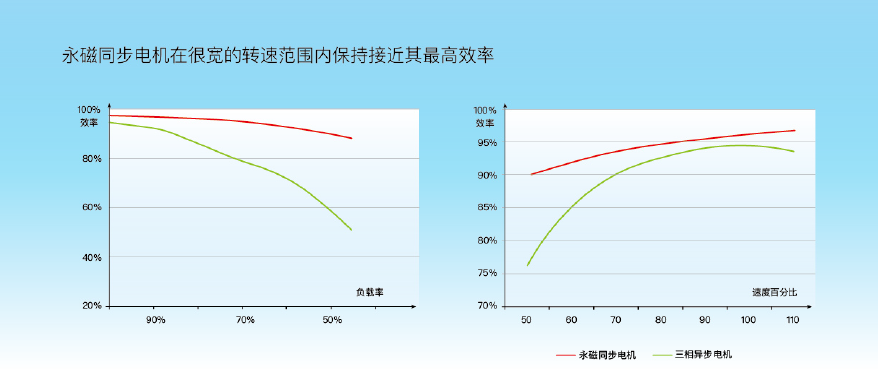

更适合真空泵的永磁同步变频电机直联驱动

采用高矫顽力,耐高温永磁体,保障150℃不消磁;
IP67防护等级,电机内部清洁,保障永磁体及绝缘寿命;
根据真空泵的应用特点,采用低温升设计,允许真空泵长期在低转速区运行;

永磁同步电机,严格同步,易于变频控制,动态响应性能好,可以快速大范围响应调节,也可精确调节控制真空度;
超一级能效,电机效率高达97%以上;
高功率因数达98%以上,减轻客户电网压力,保持电网品质,降低设备的视在电流;
出众的能耗节约。

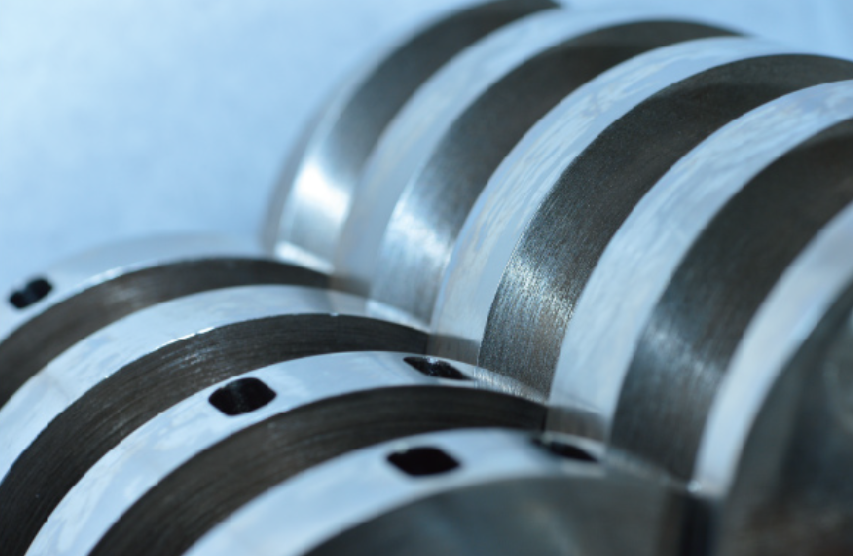

创新的螺杆技术

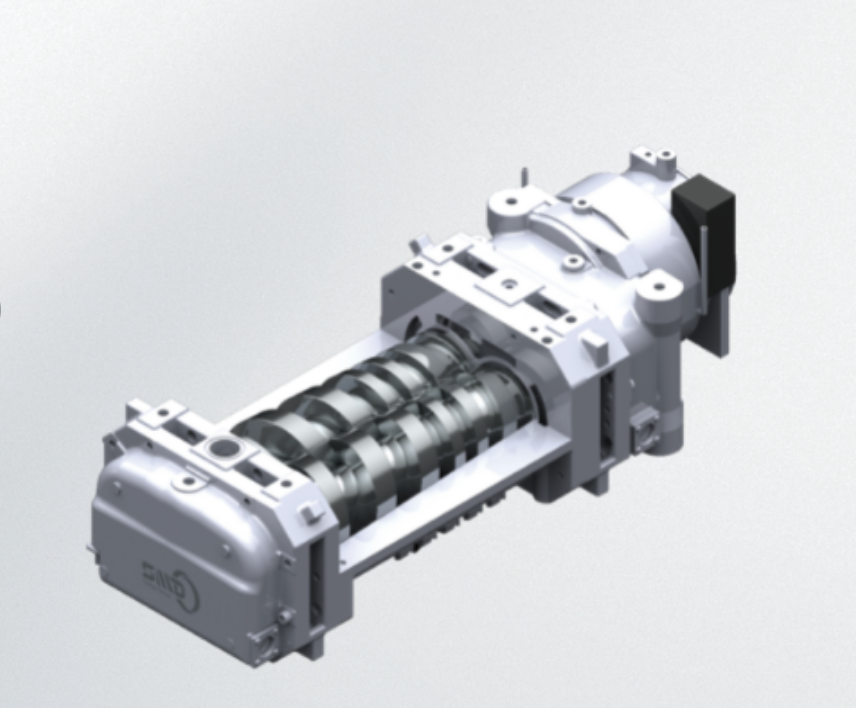

先进的抽空结构设计

先进的变径变距螺杆转子设计可实现气体沿整个转子连续压缩,在所有进气压力工况下改善温度控制,优化抽气性能。

电机采用闭环水冷温控系统和独特的转子、定子设计,实现全浓度(0~100%)工况下的抽氧气性能。

先进的加工技术和设计特性,保持绝佳的极限真空性能。

完善的制造技术和设计,可实现螺杆真空泵的低振动和低噪音运转。

齐全完善的型线选择,可根据现场使用工况匹配等径等距和等径变距螺杆真空泵。

双端轴支撑

非悬臂设计为转子提供可靠支撑,径向振动更小,启动可靠性更住。

优良的液体和粉尘处理能力。

世界领先的电机和驱动技术

极其高效的电机带有变频驱动装置,匹配不同工艺下的转矩性能。

整体密封式电机无机油泄漏,提升可靠性。

采用水冷却方式,可显著提高可靠性,延长使用寿命,减少维修费用。

先进的轴封技术

唇形密封结合迷宫式阻油密封,使用寿命更长,实现高效密封性能。

结合气体密封吹扫,防止齿轮箱受到污染,真空环境完全无油。

轴承与润滑

齿轮箱采用油润滑非脂润滑,从而避免了频繁的维护。

采用国际一流品牌优质轴承和低蒸气压的专用机油,适合各种恶劣工况,并延长使用寿命。


功能完备的智能机载控制器

带轻触按键控制的运行模式和故障状态显示。
真正的“即插即用”能力。
智能编程的自动开机/停机操作,节省能耗。
通过以太网和串行连接器实现远程控制和监控功能智能物联功能。


应用

固定、提升和搬运应用:挑选和放置-尤其是电子产品、测试、气体输送、印刷和封装、封边制造、一般包装、木工

成形和成形应用:塑料(例如浴缸、沐浴盘、白色内部物品)、包装材料(如热成型零件)、玻璃制品(如瓶子和挡风玻璃)、木材、压层

包装应用程序:肉类包装(真空包装)、充氮包装、罐装、冷冻干燥

当需要清洁的环境时:热处理、氯化和冶金、高空模拟、干燥和一般抽空任务、涂层、还有更多...


终身服务与技术支持

滨海真空开发了全套的解决方案,通过一系列的技术,经济,组织措施,对真空系统的规划、设计、制造、选型、购置、库存、安装、运行、维护、维修、改造、更新直至报废的全过程进行管理,以获得真空系统寿命周期费用最经济、设备综合产能最高的理想目标。
